一、产品简介

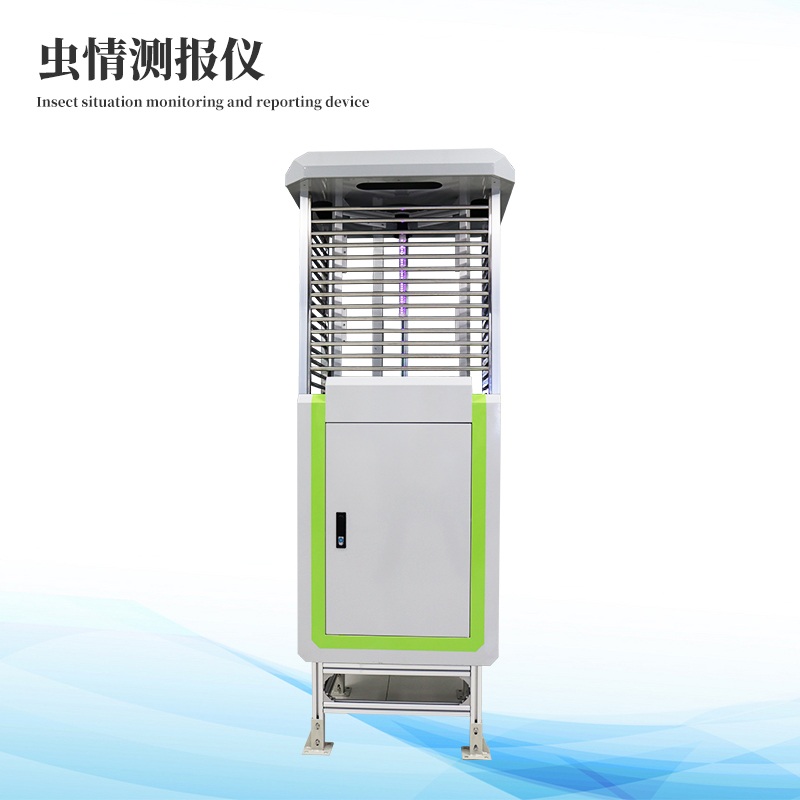

名称:虫情测报仪

符合标准：符合GB-T24689.1-2009标准图像式虫情测报工具。

主要目的：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。

工作原理：利用现代光，电，数控等技术，实现了害虫诱捕虫体高温杀虫，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。

二、主体结构

主机材质：喷塑

整机尺寸：717mm*727mm*1569.2mm。

组成部分：诱虫装置、撞击屏、杀虫装置、高清摄像头、主控系统、机械组件、雨雪传感器、光感传感器、专业金属箱体框架

三、技术参数

操作系统：单片机

供电方式：标配220VAC，可选配太阳能供电。

设备功耗：整机功耗：≤200W；待机功耗≤25W；

工作环境：0~70℃，0~85%（相对湿度）、无凝结

绝缘电阻：≥2.5MΩ（漏电保护）

诱虫装置：默认光学诱虫原理，可选药物诱虫原理。光学诱虫采用主波长为365nm的20W黑光灯管，灯管启动时间≤5S。

撞击屏：采用高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm。

杀虫装置：上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%。远红外虫体处理仓工作15分钟后，温度可达85℃±5℃。

高清摄像头：本设备支持500W像素摄像头，摄像头采用对插方式，方便现场更换。可通过摄像头实时采集传送带上的虫子情况，所拍摄图像清晰度能够达到人工识别昆虫种类的要求。

主控系统：主控系统可提供蓝牙APP配置工具，支持蓝牙非接触式配置。支持更改设备工作模式，单独控制设备的各个组件启动运行。支持远程升级程序、基站定位、自动校时、通过蓝牙配置APP设置参数等功能。

通信方式：支持4G通信、可选配以太网RJ45通信。

机械组件：箱体内部含虫雨挡板、杀虫挡板、烘干挡板、震动装置、移虫装置、补光灯、摄像头等机械装置及控制执行设备。

虫情测报仪震动装置可将诱集到的虫体进行震动，使昆虫冲突均匀洒落平铺在传送带上，避免虫体堆积，确保每个虫体特征都可清楚拍摄，配合平台软件AI分析识别系统，可保证不同时间段诱集到的昆虫不混淆。

雨控技术：通过雨雪传感器检测现场天气情况，无雨雪天气正常运行，有雨雪天气停止运行。识别雨雪天气后，控制虫雨挡板开合方向，实现虫雨分离。

光控技术：通过光照传感器检测现场光照强度，不受瞬间强光影响。当光照小于程序设定值时，控制设备正常运行；当光照大于程序设定值时，控制设备停止运行。

时控技术：可设置工作开始时间、工作时长、单次工作循环时间、诱虫灯开启时长、雨后延迟开启时长等。

工作模式：支持自动工作模式、手动工作模式，支持工作模式切换。

自动工作模式工作流程：飞虫受诱虫光源吸引→进入百叶窗→撞向撞击版→撞击后掉入杀虫仓→杀虫仓高温杀死虫子后→杀虫挡板翻转→虫子尸体掉进烘干仓→烘干仓进行高温烘干，烘干完成后→烘干挡板翻转→虫子尸体掉落在震动板上→震动板启动→虫子尸平铺至传送带上→传送带将将飞虫尸体运送到摄像头下→拍照→上传照片至服务器。

手动工作模式介绍：支持通过蓝牙配置APP、云平台、虫情监测APP控制各机械组件运行。

四、安装方式：

1.选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座固定尺寸进行打孔。

2.使用配件里的膨胀螺丝装到打好8个孔位中。

3.将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好，用扳手拧紧固定，即可。

五、虫情测报平台：

1.虫情测报平台可根据不同权限进行分账号登陆及管理，至少能分配8级以上不同权限的账号。

2.虫情测报平台远程查看虫情测报仪的各个部件的当前工作状态，且状态可进行存储，可查看历史记录。

3.虫情测报平台用户可增加害虫种类。

4.虫情测报平台具有按区域和时间两种方式的害虫种类、数量变化的统计图包含柱状图和折线图。

5.虫情测报平台使用第二代虫情数据库进行AI自动分析，同时用户可对AI分析结果自行补录修正。

6.虫情测报平台支持二次开发，免费提供专业虫情测报平台及APP客户端，平台可提供API接口。可提供基于java、C#的SDK开发接口。
